便攜式硬度測試儀 |
|
| 型 號：Equotip 550 Leeb |
| 品 牌：瑞士Proceq |
| 技術指標：測量范圍：1-999 HL |
 |

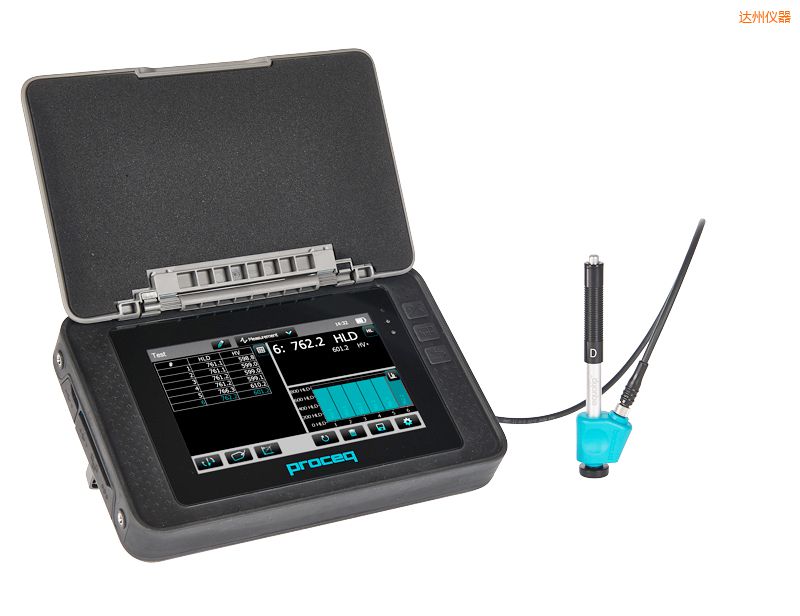

達州便攜式硬度測試儀-Equotip 550 Leeb-瑞士Proceq
Equotip 550 是便攜式硬度檢測中功能最齊全的一體化解決方案。 里氏硬度原理基于動態（回彈）法，最適用于重型、大型或已安裝部件的現場檢測。
結合 Equotip Portable Rockwell 探頭，Equotip 550 可使用傳統的洛氏硬度靜態檢測法。 這將能夠在現場自動將 Leeb 關聯至 Portable Rockwell 的實際壓痕硬度值。
新一代 Equotip 觸摸屏裝置提供由行業專家精心設計的界面，提高了檢測效率和改善用戶體驗。 改進的軟件可提供互動向?qū)�、自動驗證進程、個性化選項和自定義報告功能。 此外，該儀器可兼容后續開發產品。
全彩顯示屏使您能夠執行最高質量的測量和對已測得數據進行分析。特殊設計的外殼適于惡劣的現場使用環境。
迄今為止，Proceq 的 Equotip 已經成為全球廣泛認可的測量技術和行業標準。 Equotip 裝置完全滿足眾多行業對無損硬度檢測的要求。
特色
Equotip Leeb
-
根據需要自動轉換至所有通用的硬度單位（HV、HB、HRC、HRB、HRA、HS、Rm）
-
自動更正沖擊方向確保高準確度 ± 4 HL（硬度為 800 HL 時，準確度為 0.5%）
-
測量范圍廣泛，里氏硬度測量，可利用各種沖擊裝置和支撐環來滿足絕大多數的硬度檢測要求。
-
每個沖擊裝置均可使用硬度范圍廣泛和精確的硬度測試塊，，里氏硬度計品牌，用于定期驗證。
Equotip 550 Touchscreen Unit
-
模塊化概念： 利用各種型號的探頭和配件靈活配置各種行業應用
-
組合法： 在現場自動將 Leeb 關聯至 Portable Rockwell 的實際壓痕硬度值
-
引導向?qū)В?預定義工作流以增強進程可靠性和提高測量精確度
-
自動驗證： 根據 ISO 16859 和 ASTM A956 逐步驗證
-
互動指南： 通過屏幕通知為您的應用獲取最相關的設置
-
轉換曲線： 直接在儀器上創建、編輯和驗證轉換曲線
-
自定義報告： 模塊化報告處理器允許自定義測量報告
-
自動選項： 將 NDT 自動操作集成至質量管理系統和自動檢測環境
-
外殼經過特殊設計，里氏硬度塊，可用于嚴苛的現場環境 (IP 54)，包括背帶、集成支架和遮陽蓋
-
高分辨率彩色顯示屏
-
電池使用時長 > 8h
-
8 GB 閃存
-
雙核處理器，支持各種通信接口和外圍接口： 探頭連接器、USB 主機、USB 裝置和以太網
-
通過直接兼容后續開發產品，實現未來保障投資
應用
-
里氏回彈硬度檢測主要用于金屬測量，里氏硬度計 北京，還可用于復合材料、橡膠和巖石檢測
-
最合適用于材料挑選、驗收和生產環節檢測
-
最合適用于重型和大型部件安裝前后的現場檢測
-
方便用于難進入或空間有限的金屬硬度檢測場地
Proceq 提供一些附件，鋼材硬度檢測儀，例如一個測量夾或幾個支撐腳，適合在各種測試件結構上進行手動硬度測量
標準化
標準
-
ASTM A956 / E140 / A370
-
ISO EN 16859（即將發布）
-
DIN 50156
-
GB/T 17394
-
JB/T 9378
準則
-
ASME CRTD-91
-
DGZfP Guideline MC 1
-
VDI / VDE Guideline 2616 Paper 1
-
Nordtest Technical Reports 99.12, 99.13, 99.36
技術數據
|
儀器:
|
|
顯示屏
|
7” 彩色顯示屏 800 x 480 像素
|
|
內存
|
內置 8 GB 閃存
（可存儲多達 1000000 個測量值）
|
|
區域設置
|
公制和英制單位，支持多種語言和時區
|
|
電池
|
鋰聚合物，里氏硬度計檢定規程，3.6 V、14.0 Ah
|
|
電池使用時長
|
> 8h（標準操作模式下）
|
|
電源輸入
|
12 V +/-25 % / 1.5 A
|
|
重量（顯示裝置）
|
大約 1525 g（含電池）
|
|
尺寸
|
250 x 162 x 62 mm
|
|
最高海拔
|
2500 m 海拔高度
|
|
濕度
|
< 95 %RH，里氏硬度計使用，非冷凝
|
|
操作溫度
|
0°C 至 30°C（32 至 86°F）
（正在充電且儀器正在運行）
0°C 至 40°C（32 至 104°F）
（正在充電且儀器關閉）
-10°C 至 50°C（14 至 122°F）
（未充電）
|
|
環境
|
適合室內與室外使用
|
|
IP 等級
|
IP 54
|
|
污染等級
|
2
|
|
安裝類別
|
2
|
|
Equotip Leeb 沖擊裝置:
|
|
測量范圍
|
1-999 HL
|
|
測量精度
|
± 4 HL（800 HL 時為 0.5 %）
|
|
分辨率
|
1 HL；1 HV；1 HB；0.1 HRA；0.1 HRB；
0.1 HRC；0.1 HS；1 MPa (N/mm2)
|
|
沖擊方向
|
自動補償（DL 探頭除外）
|
|
沖擊能量
|
-
D、DC、E、S 探頭為 11.5 Nmm
-
DL 探頭為 11.1 Nmm
-
C 探頭為 3.0 Nmm
-
G 探頭為 90.0 Nmm
|
|
沖擊體質量
|
-
D、DC、E、S 探頭為 5.45 克（0.2 盎司）
-
DL 探頭為 7.25 克（0.26 盎司）
-
C 探頭為 3.10 克（0.11 盎司）
-
G 探頭為 20.0 克（0.71 盎司）
|
|
球壓頭
|
-
C、D、DC 探頭為碳化鎢，便攜式硬度檢測儀，直徑 3.0 毫米（0.12 英寸）
-
DL 探頭為碳化鎢，直徑 2.78 毫米
（0.11 英寸）
-
G 探頭為碳化鎢，青島里氏硬度計型號，直徑 5.0 毫米（0.2 英寸）
-
S 探頭為陶瓷，深圳里氏硬度計，直徑 3.0 毫米（0.12 英寸）
-
E 探頭為多晶金剛石，直徑
3.0 毫米（0.12 英寸）
|
|
操作溫度
|
–10˚C 至 50˚C（14 至 122°F）
|
保修
-
電子部件的保修期統一為 2 年
-
可選擇最多3年時間的有償續保
|
